今天我們就來更新手冊的第一篇文章，后面的文章都將結合數據處理，解答各種數據處理過程中遇見的問題來寫。
無人機航測入門教程-基礎知識篇
攝影測量學
攝影測量學是利用光學攝影機獲取的像片，經過處理以獲取被攝物體的形狀、大小、位置、特性及其相互關系的一門學科。在地形測量領域可以生成各種比例尺的地形圖、專題圖、特種地圖、正攝影像圖、景觀圖；建立各種數據庫，提供地理信息系統和土地信息系統所需要的基礎數據。
圖1-原始像片
名詞解釋
整個數據處理流程包括但不限于以下名詞解釋?zhuān)?/p>
空三加密：空中三角測量是指攝影測量中，根據少量野外控制點，對控制點進行加密求得加密點的高程和平面位置的測量方法。通?？杖用艿闹苯映晒ㄏ∈椟c(diǎn)云和密集點云，通過空三加密成果還可以生成DOM、DSM、OSGB傾斜模型。
空三處理是一個將二維影像轉換為三維點云模型的過程，如您詳細閱讀過Pix4D質量報告，應該會發現空三的大體流程是提取影像上的二維特征點，根據不同圖片的匹配的同名特征點，根據光束法區域網平差生成3維點云。
圖2-密集點云
DOM：即數字正攝影像圖（DigitalOrthophoto Map），是指對航測像片進行數字微分糾正和鑲嵌，按一定圖幅范圍裁剪生成的數字正攝影像集。DOM是同時具有地圖幾何精度和影像特征的圖像。

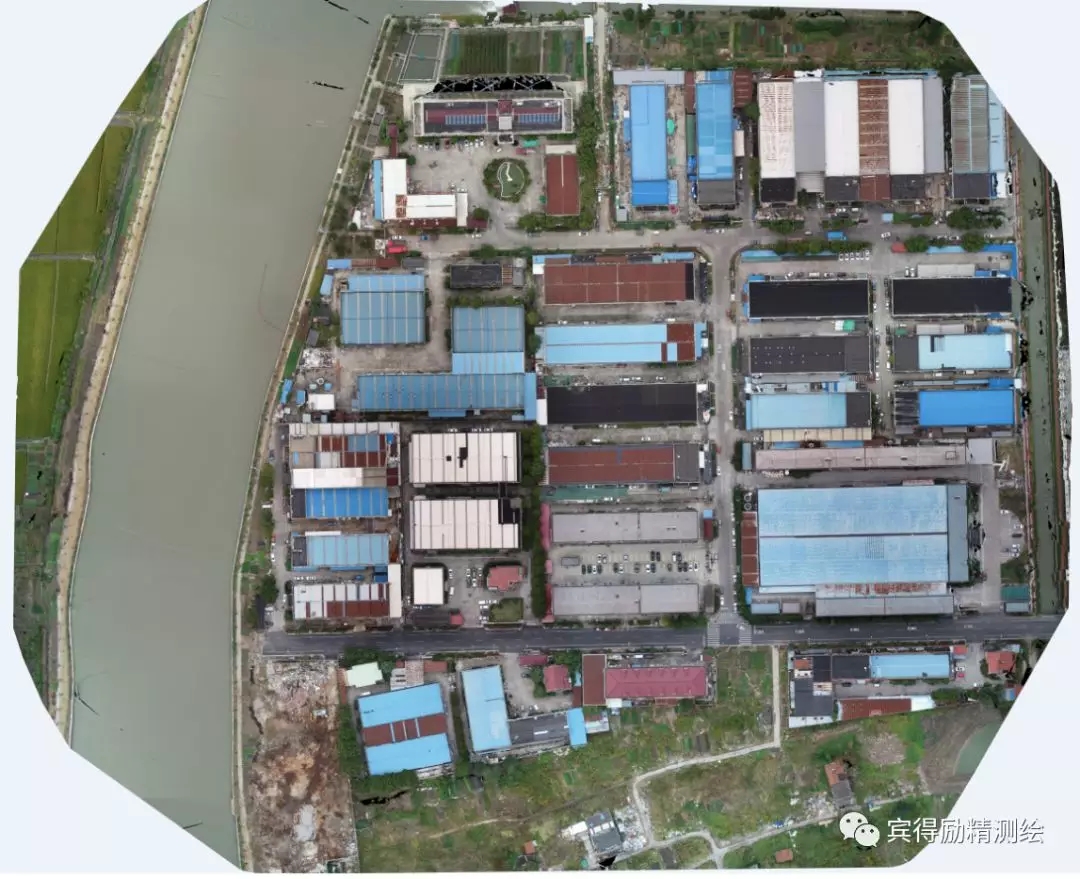

圖3-DOM
DSM：即數字表面模型（Digital Surface Model）是指包含了地表建筑物、橋梁和樹木等高度的地面高程模型。通常DSM反應的是拍攝區域的表面高程，紅色的高程教高，綠色區域高程較低。

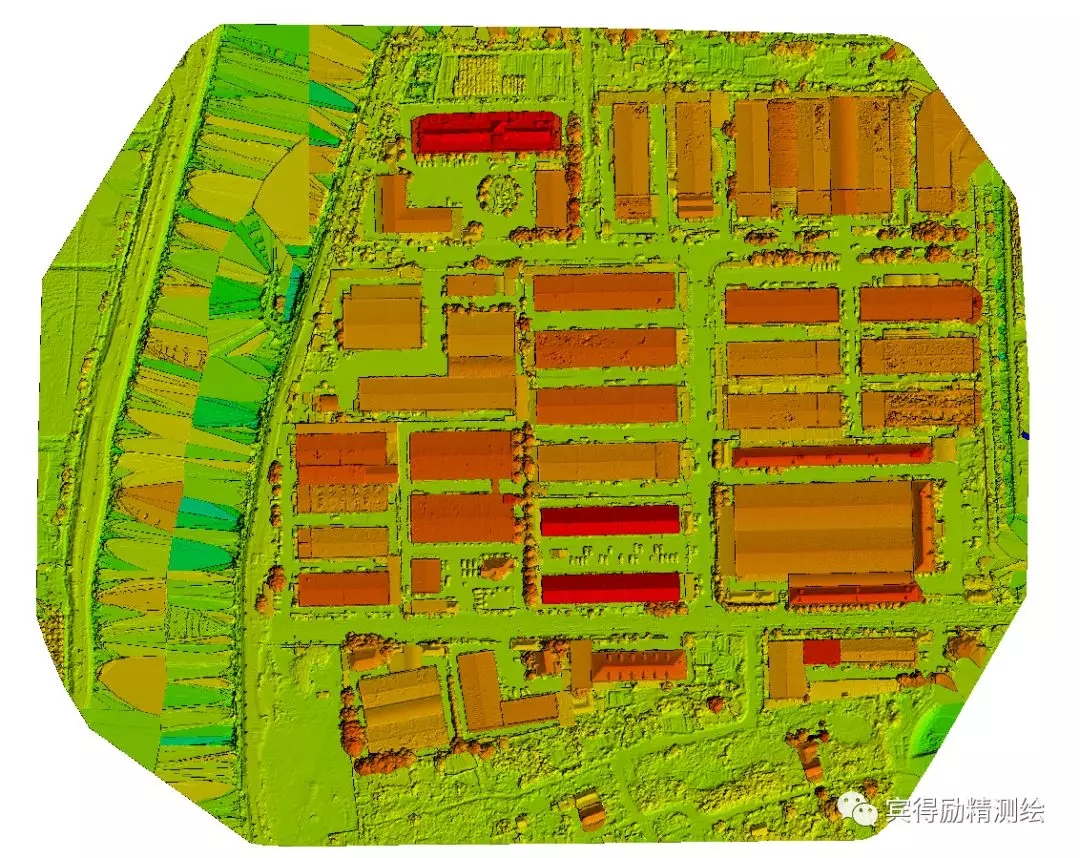

圖4-DSM
OSGB：是國內常用的傾斜數據存儲格式（OpenSceneGraph binary），是三維引擎定義的數據格式，使用二進制Binary存儲，可以加快計算機讀取。
圖5-OSGB格式傾斜模型
硬件準備
1、P4R無人機，按照一定的規律拍攝具有地理定位信息（即POS，精度為CM級）的高重疊率影像數據集。

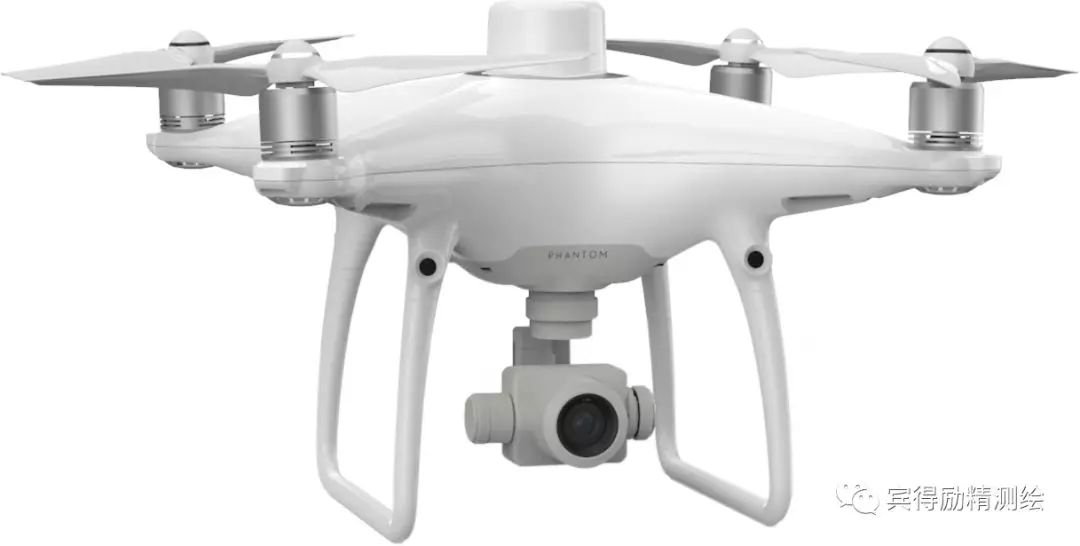

圖6-P4R無人機

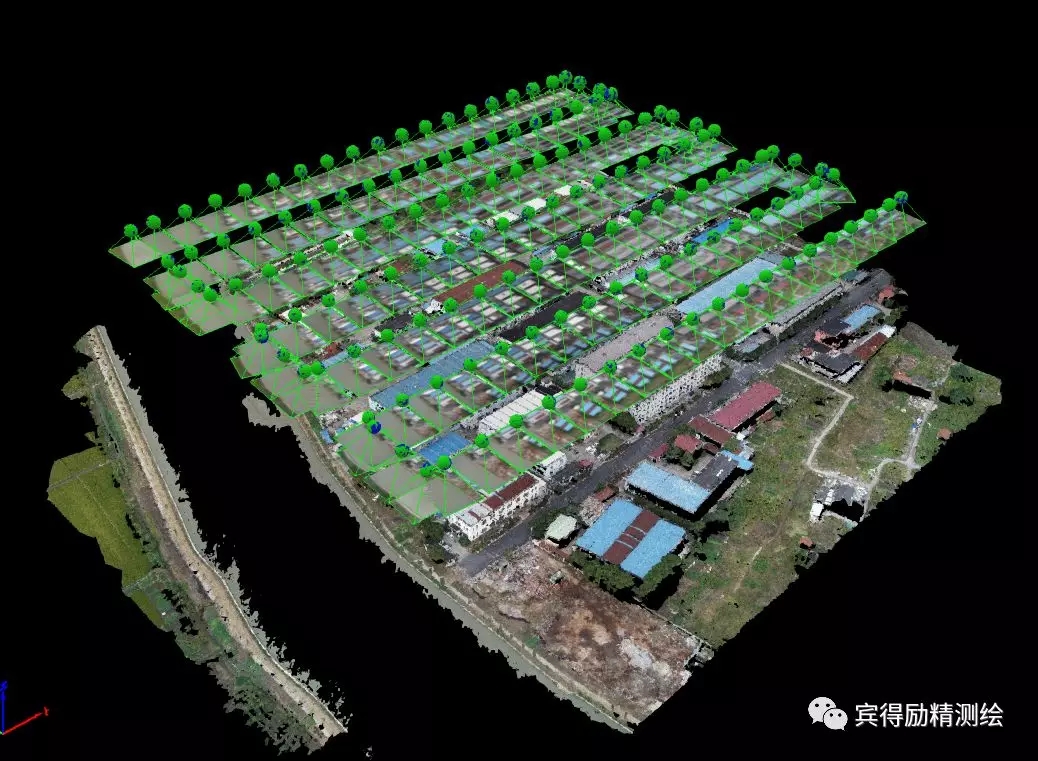

圖7-無人機拍攝航線像片展示
2、GNSS，推薦使用G6，即常規測繪使用的RTK設備，在布置像控點時需要使用。像控點即為外業拍攝影像之前在地面標記的特征點，通常采集易于辨識的標志點或人工布置，控制點需均勻的分布在測區內。如使用P4R的RTK或PPK模式拍攝影像，那么精度控制主要取決于控制點布置情況。
圖8-G6 高精度小型化GNSS RTK
圖9-常用的地面控制點標記
軟件準備
1、Pix4D主要用于處理正攝數據，輸出DOM、DSM成果
2、ContextCapture Center Master（簡稱CC、原Smart3D）主要用于處理傾斜數據，也可用于處理正攝數據
3、PhotoScan主要用于輔助CC處理空三，也可以用于輸出DOM、DSM成果
4、PenPPK主要用于處理P4R PPK數據,通過參數對大地坐標進行轉換，轉換為地方坐標
5、EPS，主要用于繪制DLG成果，DLG即為數字線劃圖（Digital Line Graphic），是與現有線劃基本一致的各地圖要素的矢量數據集，且保存了各要素間的空間關系信息和相關屬性信息。通常為DXF、DWG格式，是通常我們所說的地形圖，是航測成果產生經濟效益的最主要的成果之一。
（軟件僅根據個人使用習慣推薦）
航測作業流程
無人機航測作業流程主要分為外業測量和內業數據處理兩大部分。
外業測量包括：
① 資料收集，確定測區范圍。
根據航測任務需要確定測區范圍，通常使用KML文件輔助規劃任務會很方面，目前主流的KML格式文件生成軟件為谷歌地球或者奧維互動地圖。
② 施測范圍航攝參數計算，規劃航線。
航線規劃設定航線的重疊率，飛行高度，無人機拍攝模式（2D、3D、航帶模式）
③ 像控點布設與測設。
像控點布置要均勻分布在測區內，控制點標記要易于分辨，布置完成后，采用RTK設備測量像控點坐標。
④ 無人機影像獲取。
根據既定的測區范圍和設定好的航線參數執行航線任務。
⑤ 外業調繪。
調繪模型效果不好的區域、需要進行屋檐改正的區域或密集植被覆蓋的區域。
內業數據處理包括：
① POS處理。
如采用RTK模式，可以根據地方參數進行坐標轉換，將POS轉換為地方坐標；如采用PPK模式，可以使用PenPPK處理PPK數據，PenPPK可以進行批處理和數據轉換。
② 空三加密。
通常使用Pix4D、CC、PhotoScan等軟件。
③ DOM、DSM、OSGB生產。
通常使用Pix4D、CC、PhotoScan等軟件。
④ 裸眼測圖。
通常將DOM和DSM成果拉伸成垂直攝影模型或直接導入OSGB格式傾斜模型。
⑤ DLG生產。
根據第四步生成好的模型文件，使用EPS進行DLG生產。
⑥ 編輯成圖。
根據行業規范成圖。
⑦ 數據檢查驗收。
數據交由甲方進行驗收。
