背景
中國尊，位于北京市朝陽區CBD核心區地塊，與北京目前最高的建筑國貿三期對望，建筑總高528米，建筑層數地上108層、地下7層（不含夾層），可容納1.2萬人辦公，每日可接待約1萬人次的觀光。未來將被規劃為中信集團總部大樓。于2013年7月29日開工，計劃2017年7月30日結構封頂，2018年10月全面竣工投入使用，屆時將成為首都新地標。
北京某監理公司，定期對中國尊每層的施工質量進行檢查，主要采用的方法是利用三維激光掃描儀對已完成的施工主體進行掃描，采集實際施工后的點云數據，然后與最初設計的BIM模型進行比較分析，最后得出成果。

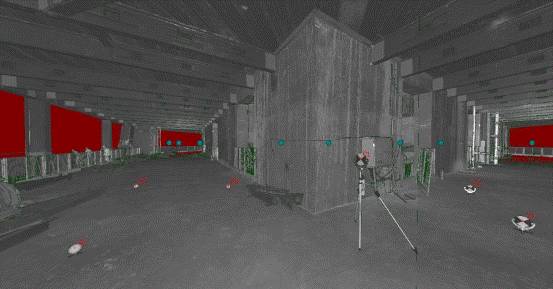

掃描
使用設備
PENTAX S-3180V 三維激光掃描儀
對中桿×1-控制線交叉點上，記錄標靶到層面高度
球形標靶×6 -點云拼接
平面標靶×3 -點云拼接、坐標轉換
對中桿-控制線交叉點上，記錄標靶到層面高度
布站-LRC中直接查看
拼接
自動拼接：精度低、CM級
球形標靶：拼接誤差小、精度高、不用調整角度
平面標靶：精度高、方便使用全站儀取點、旋轉過程中容易移位
坐標轉換
與BIM模型坐標系統一
利用控制線的信息確定對中桿上標靶的相對坐標
Autodesk Revit
Revit是Autodesk公司一套系列軟件的名稱。Revit系列軟件是為建筑信息模型(BIM)構建的，可幫助建筑設計師設計、建造和維護質量更好、能效更高的建筑。
Revit是我國建筑業BIM體系中使用最廣泛的軟件之一。在土建方面應用更多。
在Revit中將模型導出為DWG格式，然后再在CAD打開模型，做塊，接著導出IGES格式。
成果分析
1. 打開第三方自動化三維檢測軟件，導入格式轉換后的數據，接著導入BIM數據，由于格式轉換之前已經做好坐標轉換，因此，點云數據和模型數據是統一在同一坐標系下的。
2. 利用第三方自動化三維檢測軟件進行3D比較。
3. 生成報告。
作者: ZGZ:ZGZ-PC
客戶名稱: 3D Systems, Inc.
參考模型: F071
測試模型: F071_scantra
施工偏差要控制在2CM以內
不同視角
