隨著科學技術的發展和用地矛盾的逐漸突出,對地下空間的開發也不斷增多,探地雷達技術以其快速、準確、圖形化顯示優勢，為地下空間開發提供快速準確的數據，并在此基礎上進行分析與研究。
項目簡介
為緩解地下空間開發矛盾，尤其是一些老的PE燃?xì)夤艿揽臻g定位不準，施工容易帶來安全隱患以及影響用戶燃?xì)馐褂?。安徽阜陽國禎燃?xì)夤九c勵精科技(上海)有限公司合作，使用Sensors LMX 200型探地雷達對地下管線進行了探測，并成功定位兩根燃?xì)夤艿馈３晒楦逢柕貐^(qū)地下空間開發避免破壞燃?xì)夤艿琅c老式PE管道定位提供了初步解決方案。
設備一覽

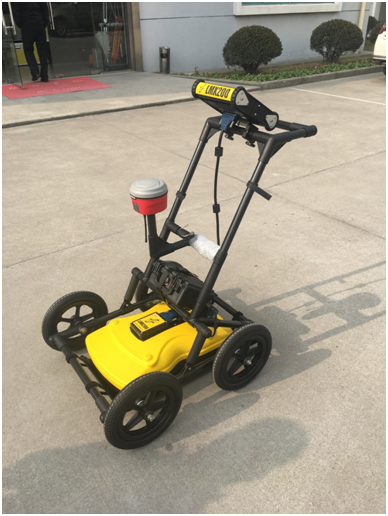

設備主要由無線電發射接收器、控制平板、GPS接收器、供電設備幾部分組成。
項目現場

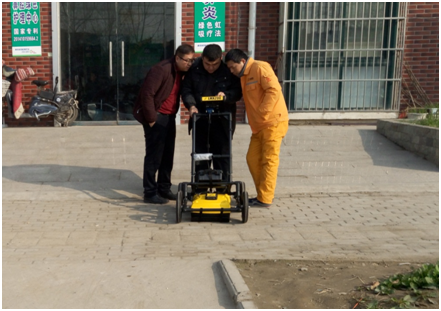

技術人員講解儀器使用

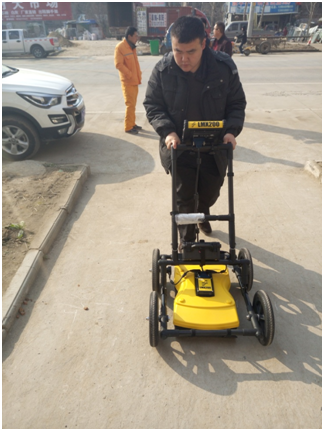

地下空間管線探測

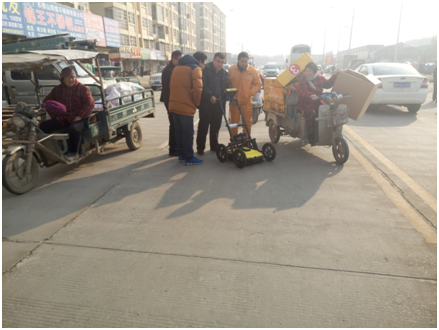

現場分析探測結果

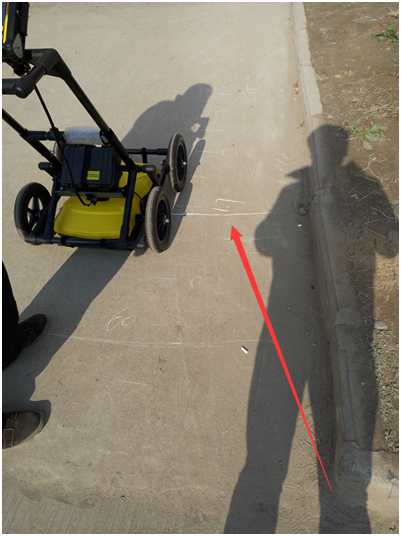

現場標注管線探測位置及深度
軟件處理

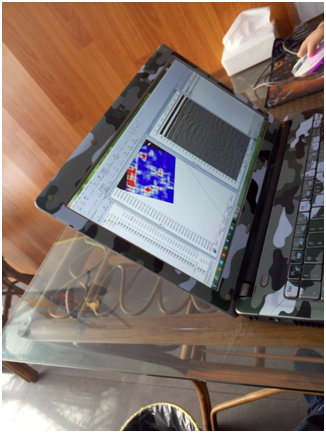

數據導入方便便捷，導入軟件內即可進行圖形化處理

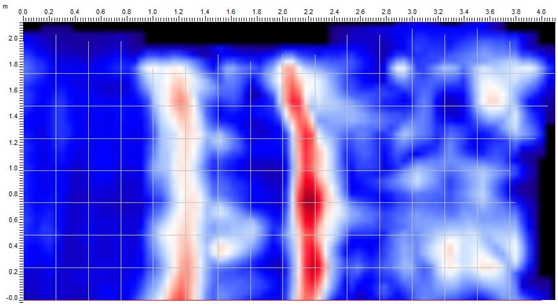

軟件處理后，紅色高亮處有一根管道，顏色稍淡更深處還有一根管道

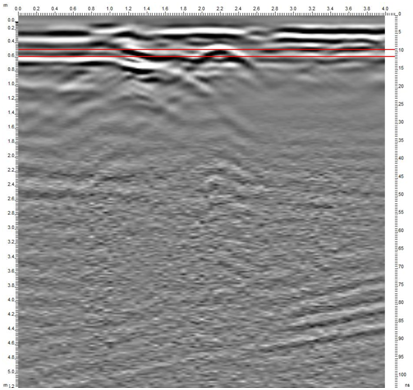

通過豎曲線波形確定管線具體深度

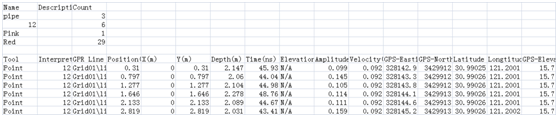

加載GPS數據導出結果顯示管線平面位置及深度，同時具有經緯度信息，方便導入燃?xì)?/span>GPS管理系統
小結
Sensors LMX 200型探地雷達可以應用于地下空間管線探測、標注具體位置，導入管道GPS管理系統。通過后處理軟件，可以實現相關成果輸出，圖形化顯示管道方包括位置、深度以及GPS信息。LMX 200型探地雷達在阜陽國禎燃?xì)夤救細夤艿理椖康某晒Γf明在老式PE管道探測方面，探地雷達相對于傳統金屬管線探測儀有著不可比擬的優越性。隨著LMX 200型探地雷達的應用，相信在將來在管道普查、管理及施工安全方面有著更廣闊的前景，市場空間十分廣大。
