無人機軌道交通低空攝影測量分為外業和內業兩部分。
外業部分通過無人機獲取正攝照片，外業人員無需進入站場，最大限度避免人身安全風險。時間方面，一條3公里長的線路，規劃好航線，無人機起飛后，拍攝影像的時間在40分鐘左右，所有外業數據的采集在一個天窗期內即可結束?？刂泣c布置工作無需進入站場內，因此不需要考慮天窗期。傳統采集方式需要多組作業人員作業多天，在天窗期內進入站內進行數據采集工作。相對來講效率比較低，而且人員投入成本較高。人員配置方面，一個站的測繪工作需要配置的人員主要為無人機操控手、控制點布控人員，單組作業人員對人員數量要求要低于人工采集方式。
內業方面，外業人員采集好數據后，提交外業影像和控制點信息到公司即可進行數據拼接工作，拼接好影像后，即可由相關內業人員進行內業數據采集工作。
下文將對外業和內業的主要流程進行詳細的介紹。
外業流程
1、 航線規劃

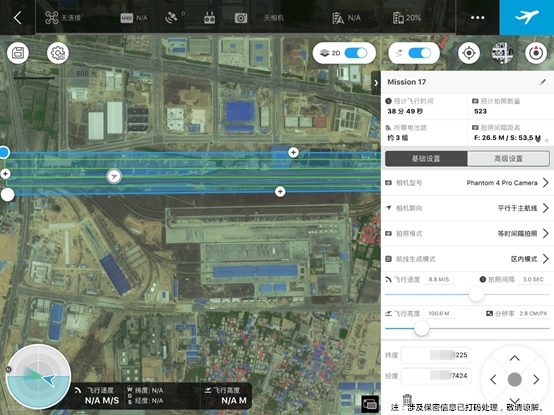

通過平板根據外業所需測量區域合理規劃航線，為充分拍攝軌道數據信息建議沿軌道方向布置4條航線，保證航向重疊率不低于75%、旁向重疊率不低于65%。合理規劃航行高度與范圍。根據規劃好的航線，可直接查看需要的電池數量、拍攝的照片數量和時間。
2、 像控點布置
根據規劃好的航線范圍，沿線路方向均勻布置像控點，像控點的布置原則以照片內便于識別的特征點為佳，可選擇現有便于識別的地物或手動布置，如圖：
3、 上傳航線計劃
分別打開無人機遙控器和飛行器電源，飛機自檢成功后上傳航線飛行計劃并起飛拍攝正攝照片數據，圖為拍攝好的照片數據。
4、 拍攝信號燈編號以及絕緣節等設施位置
需要拼接的影像數據拍攝好以后，可以選擇是否拍攝信號燈編號等信息。此過程需要手動操控飛機，可以選擇使用固定焦距相機進行低空拍攝，效果如圖：
也可以選擇使用30倍變焦相機進行拍攝，如圖顯示1X焦距以及30倍焦距拍攝效果對比，30倍變焦相機的優點是可以選擇在比較高的地方飛行。
至此，外業流程全部結束，可以把數據傳至服務器進行內業處理。
內業流程
1、 導入照片
2、 影像拼接
3、 標記控制點
4、 生成正攝圖
5、 生成點云模型（可選）
6、 經緯度位置信息采集
7、 精度核對
